Diagonal Pillar Die Sets

Features

• Corrosion proof
• Dimensional stability
• Impeccable surface grinding capability
• Excellent performance
• Longevity
• Precise dimensions
• Accurate Blanchard

Applications

• Automobile industry
• Die making industry
• Sheet metal industry
• Stamping industry
• Machine tool industry
• Engineering industry

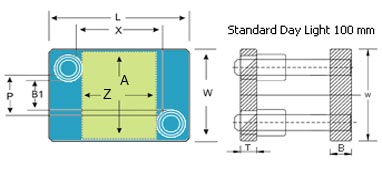

Specifications

S. No.	Ref. Code	Z	A	B1	P	L	W	X	T	B	Pillar OD	Bush OD
1	D 55	50	50	-	4	160	80	84	20	25	20	40
2	D 88	80	80	14	34	200	110	124	22	25	20	40
3	D1010	100	100	18	39	230	130	139	25	30	25	46
4	D1310	130	100	18	39	260	130	169	25	30	25	46
5	D1313	130	130	48	69	260	160	169	30	30	25	46
6	D1510	150	100	-	22	290	130	182	30	35	28	54
7	D1513	150	130	26	52	290	160	182	30	35	28	54
8	D1515	150	150	46	72	290	180	182	30	35	28	54
9	D1810	180	100	-	22	320	130	212	30	35	28	54
10	D1813	180	130	26	52	320	160	212	30	35	28	54
11	D1815	180	150	46	72	320	180	212	30	35	28	54
12	D1818	180	180	76	102	320	210	212	30	35	28	54
13	D2013	200	130	26	52	350	160	242	30	35	28	54
14	D2015	200	150	46	72	350	180	242	30	35	28	54
15	D2018	200	180	74	98	350	210	238	30	35	32	56
16	D2020	200	200	94	118	350	230	238	30	35	32	56
17	D2318	230	180	74	98	380	210	268	35	40	32	56
18	D2323	230	230	124	148	380	260	268	35	40	32	56
19	D2515	250	50	54	78	400	190	288	35	40	32	56
20	D2518	250	180	84	108	400	220	288	35	40	32	56
21	D2520	250	200	104	128	400	240	288	35	40	32	56
22	D2525	250	250	154	178	400	290	288	35	40	32	56
23	D3015	300	150	48	74	480	200	354	35	40	36	62
24	D3020	300	200	98	124	480	250	354	40	45	36	62
25	D3025	300	250	148	174	480	300	354	40	45	36	62
26	D3030	300	300	198	224	480	350	354	40	45	36	62
27	D3520	350	200	98	124	530	250	404	40	45	36	62
28	D3525	350	250	145	170	530	300	400	40	45	40	65
29	D4025	400	250	145	170	580	300	450	40	45	40	65
30	D4030	400	300	195	220	580	350	450	40	45	40	65
